De printkop vervangen

Als de afdrukkwaliteit niet is verbeterd, zelfs na onderhoud zoals een reiniging, vervangt u een printkop.

Vervangingsprocedure

Volg onderstaande procedure wanneer u een printkop moet vervangen.

Bekijk de film

Belangrijk

  • Raak de elektrische contactpunten (A) of de spuitopening (B) van de printkop op een printkop niet aan. Als u ze toch aanraakt, drukt de printer mogelijk niet goed af.

  • Vervang een printkop direct en laat de printer nooit met een verwijderde printkop staan.

  1. Controleer of de printer is ingeschakeld.

  2. Selecteer (Instellen) op het HOME-scherm.

    Het scherm Instellingenmenu (Setup menu) wordt weergegeven.

  3. Selecteer Onderhoud (Maintenance).

    Het scherm Onderhoud (Maintenance) wordt weergegeven.

  4. Selecteer Vervanging kop (Head Replacement).

    Het bevestigingsscherm wordt weergegeven.

  5. Selecteer Starten (Start).

  6. Open de scaneenheid / klep (C).

    Belangrijk

    • Als er inktvlekken op de printkop en/of aan de binnenkant van de printer ontstaan, veegt u deze voor de installatie af met een zachte doek die met water is bevochtigd. Zorg dat u geen inkt op uw kleding of omgeving morst wanneer u de printkop vervangt.

    • Raak geen metalen delen of andere delen binnen in de printer aan.

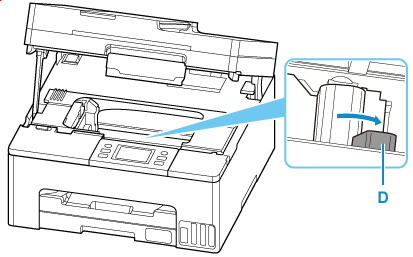

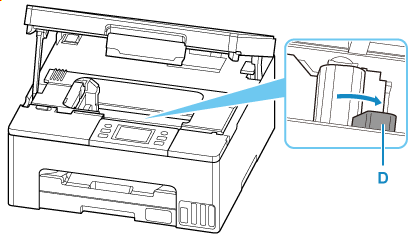

  7. Draai de hendel van het inktklepje (D) naar rechts.

  8. Selecteer OK in het voltooiingsbericht.

    De printkophouder (E) wordt verplaatst.

    Let op

    • Houd de printkophouder niet vast om deze te stoppen of met kracht te verplaatsen wanneer de printkophouder actief is. Raak de printkophouder niet aan voordat deze helemaal stilstaat.

  9. Verwijder de printkop.

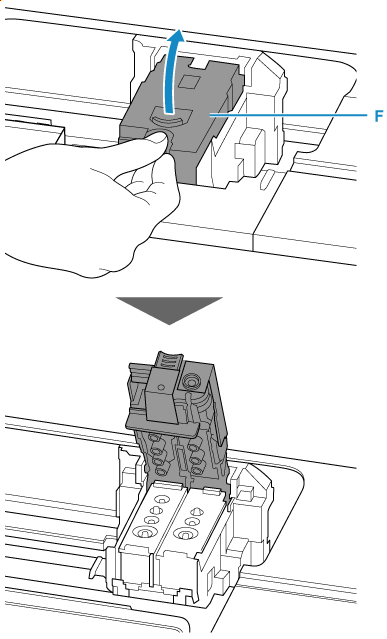

    1. Druk op de lipjes en open het sluitklepje van de printkop (F).

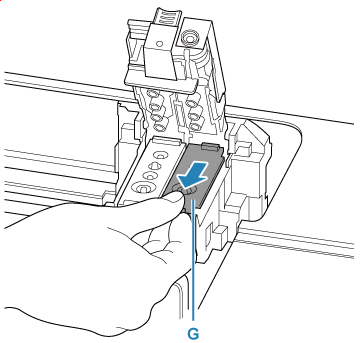

    2. Trek aan de printkop (G) en beweeg deze iets naar u toe.

    3. Haal de printkop eruit.

    Belangrijk

    • Wees voorzichtig met de printkop om vlekken op kleding en het omringende gebied te voorkomen.

  10. Bereid een nieuwe printkop voor.

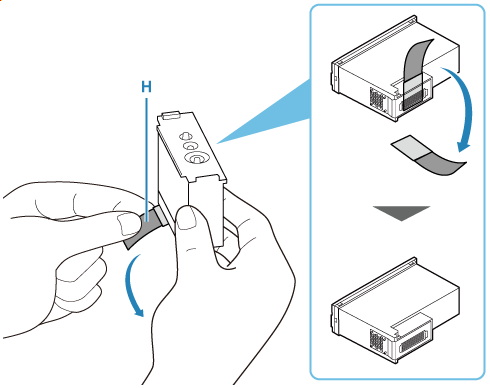

    Verwijder voorzichtig de beschermende tape (H).

    Belangrijk

    • Raak de elektrische contactpunten of de spuitopening van een printkop niet aan. Als u ze toch aanraakt, drukt de printer mogelijk niet goed af.

  11. Installeer de printkop.

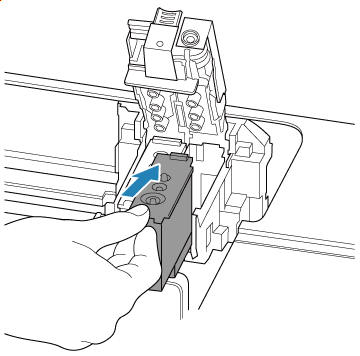

    1. Plaats een nieuwe printkop in de printkophouder.

      Installeer de printkop C (kleur) in de linkerprintkophouder en de printkop B (zwart) in de rechterprintkophouder.

      Controleer het label en plaats de printkoppen op de juiste manier.

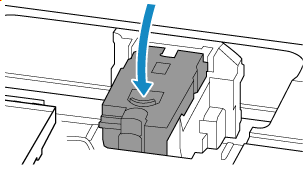

    2. Sluit het sluitklepje van de printkop om de printkop vast te klikken.

      Duw het sluitklepje van de printkop naar beneden totdat het vastklikt.

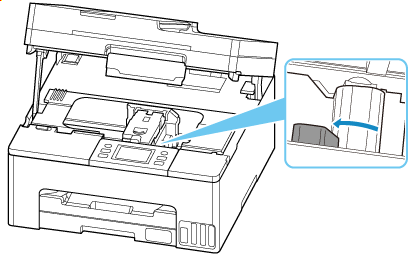

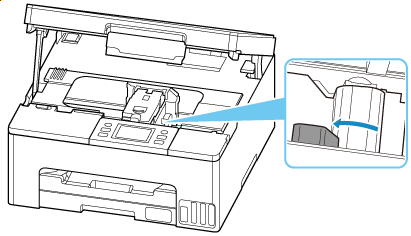

  12. Draai de hendel van het inktklepje naar links.

  13. Sluit de scaneenheid / klep.

    Til de scaneenheid / klep op en laat deze voorzichtig zakken om te sluiten.

    Opmerking

    • Als het foutbericht wordt weergegeven op het aanraakscherm nadat de scaneenheid / klep is gesloten, voert u de vereiste stappen uit.

    • Als de printkop niet correct is uitgelijnd, wat u merkt doordat evenwijdige lijnen niet correct worden afgedrukt of doordat er vergelijkbare problemen optreden, past u de positie van de printkop aan.
